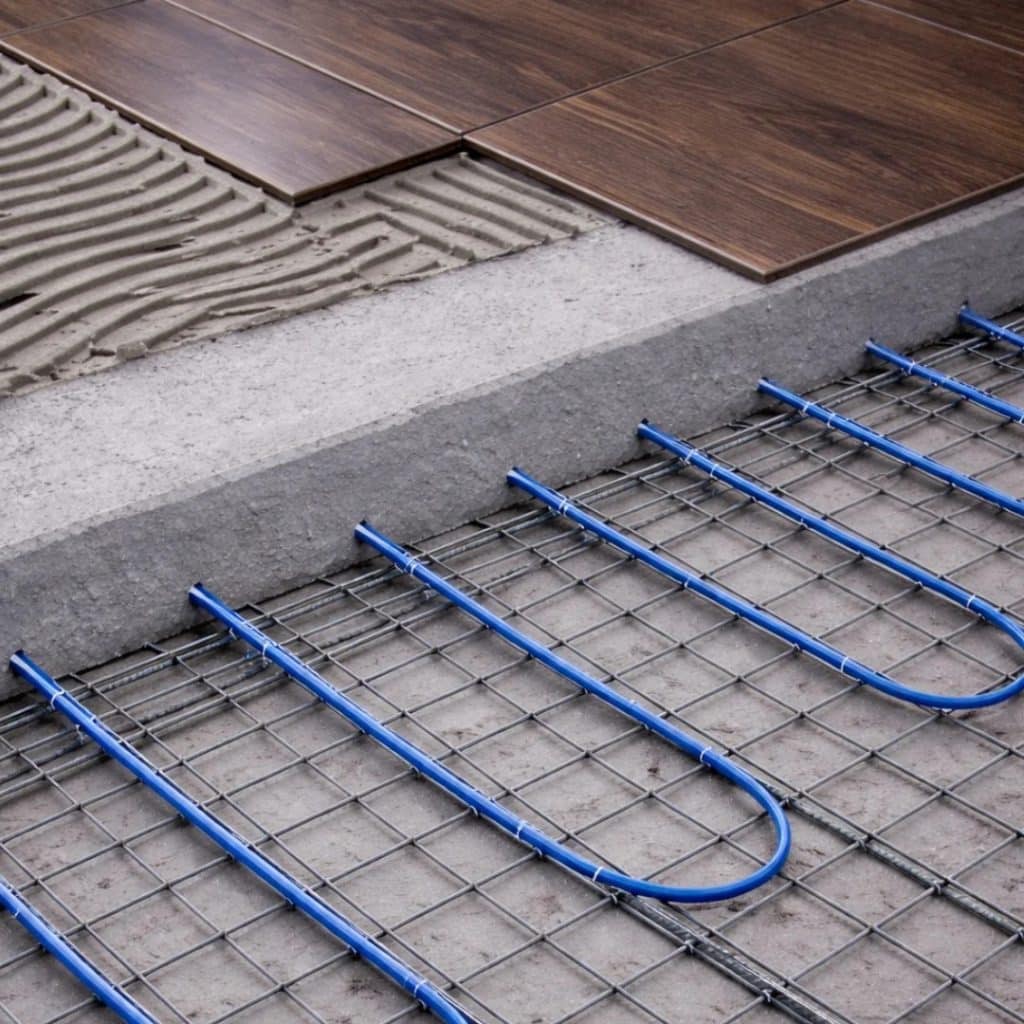

Az aljzatbetonba épített elektromos fűtőkábel olyan padlófűtési rendszer, amely először a körülötte lévő beton- vagy esztrichréteget melegíti fel, majd ez a nagy anyagtömeg egyenletesen adja tovább a hőt a burkolat és a helyiség felé.
Elsősorban új építésnél vagy teljes padlófelújításnál érdemes választani, amikor az aljzatbeton még nem készült el, és a fűtőkábel a padlószerkezet részeként építhető be.
A vékony, közvetlenül burkolat alatti fűtőszőnyegekhez képest:
- lassabban melegszik fel;
- lassabban is hűl ki;
- nagyobb hőtároló tömeget használ;
- egyenletesebb, nyugodtabb hőleadást biztosíthat;
- szabadabban igazítható szabálytalan alaprajzhoz;
- a későbbi burkolatcserét kevésbé korlátozza.
A fűtőkábeles rendszer egyik legfontosabb sajátossága tehát nem egyszerűen az, hogy a kábel a betonban van.
A beton maga is a fűtési rendszer részévé válik.
Röviden: mikor érdemes aljzatbetonba épített fűtőkábelt választani?
Különösen jó megoldás lehet, ha:
- új családi ház épül;
- teljes padlószerkezet készül újra;
- még nem végleges a későbbi burkolat;
- szabálytalan alakú helyiséget kell fűteni;
- nagyobb összefüggő felületre készül padlófűtés;
- hőtárolósabb, lassabb és egyenletesebb működést szeretnénk;
- helyiségenként külön szabályozható főfűtést tervezünk;
- a padló betonozása egyébként is része az építkezésnek;
- fontos a fűtőkábel alacsonyabb anyagköltsége a kész fűtőszőnyeghez képest.
Nem feltétlenül ezt választanánk, ha:
- a meglévő padlót nem szeretnénk feltörni;
- csak néhány milliméter beépítési magasság áll rendelkezésre;
- nagyon gyorsan reagáló komfortfűtést szeretnénk;
- a burkolatcsere már közvetlenül előttünk áll, de az aljzat elkészült;
- rövid időszakokra használt helyiséget kell gyorsan felfűteni;
- nincs megfelelő szerkezeti hőszigetelés a padló alatt.
Hogyan működik az aljzatbetonba épített fűtőkábel?
A villamos áram hatására a fűtőkábel felmelegszik.
A kábel azonban nem közvetlenül a szoba levegőjét és nem is közvetlenül a padlóburkolatot fűti. Először a körülötte lévő esztrich- vagy betonrétegnek adja át a hőt.
A folyamat leegyszerűsítve:
- a termosztát fűtési igényt érzékel;
- bekapcsolja a fűtőkábelt;
- a kábel felmelegíti a körülötte lévő aljzatot;
- a hő a betonban oldalirányban is szétterjed;
- a burkolat nagy felületen, mérsékelt hőmérsékleten adja tovább a hőt;
- a termosztát kikapcsolása után a felmelegített szerkezet még tovább hűl és hőt ad le.
Ezért nevezik ezt a rendszert gyakran:
- hőtárolós elektromos padlófűtésnek;
- pufferes padlófűtésnek;
- betonba épített fűtőkábeles rendszernek.
Mit jelent a hőtárolás?
A hőtárolás azt jelenti, hogy a betonréteg a fűtési időszak alatt energiát vesz fel, majd ezt később fokozatosan adja le.
A beton ebben az esetben nem termel energiát és nem is működik akkumulátorként villamos értelemben.
Villamos energiából hő készül, a beton pedig ezt a hőt ideiglenesen tárolja.
Ennek előnye lehet:
- egyenletesebb padlóhőmérséklet;
- kisebb gyors hőmérséklet-ingadozás;
- a fűtés kikapcsolása után is tartó hőleadás;
- napelemes többlettermelés részbeni hővé alakítása;
- megfelelő kialakítás esetén a fűtési idő részbeni áthelyezése kedvezőbb időszakokra.
A hőtárolásnak ugyanakkor korlátai is vannak.
A tárolható hőmennyiség függ:
- a beton tömegétől;
- a megengedett padlóhőmérséklettől;
- a kiindulási hőmérséklettől;
- a burkolattól;
- az épület hőveszteségétől.
A padló nem melegíthető korlátlanul csak azért, hogy több energiát tároljon.
A hőtárolós padlófűtés kevesebbet fogyaszt?
Önmagában a hőtárolás nem csökkenti az épület hőigényét.
Ha egy ház egy adott napon 40 kWh hőenergiát veszít, ezt a fűtési rendszernek ugyanúgy pótolnia kell, akár gyorsan reagáló fűtőszőnyegről, akár hőtárolós aljzatbetonról van szó.
A hőtárolás gazdasági előnye inkább abból származhat, hogy:
- kedvezőbb időszakra helyezhető át a fűtés egy része;
- jobban kihasználható a nappali napelemes termelés;
- egyenletesebb szabályozás alakítható ki;
- csökkenthető a túl gyakori ki-be kapcsolás;
- megfelelő zónaszabályozással csak a használt helyiségeket tartjuk komfortosan.
Fontos tehát különválasztani:
energiafogyasztás: hány kWh hőre van szüksége az épületnek;
üzemeltetési költség: mikor, milyen tarifával és milyen saját termeléssel állítjuk elő ezt a hőt.
Gyors vagy lassú padlófűtés?
Az aljzatbetonba épített fűtőkábel általában lassabban reagál, mint a közvetlenül a burkolat alatt elhelyezett vékony fűtőszőnyeg.
Ez nem feltétlenül hiba.
A lassabb rendszer előnye
A nagy hőtömeg:
- egyenletesebb hőleadást biztosíthat;
- hosszabb ideig tartja a meleget;
- kisebb hőmérséklet-ingadozást okoz;
- állandóan használt lakótérben kellemes komfortot adhat.
A lassabb rendszer hátránya
Nem ideális, ha azt szeretnénk, hogy:
- bekapcsolás után rövid időn belül meleg legyen;
- naponta többször nagy hőmérséklet-változást állítsunk be;
- egy ritkán használt helyiséget csak érkezéskor fűtsünk fel;
- azonnal reagáljon a napsütésre vagy más belső hőnyereségre.
Ezért hőtárolós padlófűtésnél általában nem a szélsőséges napi hőmérséklet-csökkentések működnek a legjobban.
A rendszer jobban érzi magát mérsékelt, előre tervezett hőmérséklet-változásokkal.
Főfűtésként is használható?
Igen, megfelelő méretezéssel az aljzatbetonba épített elektromos fűtőkábel önálló főfűtésként is használható.
Ehhez azonban nem elég annyit megállapítani, hogy „padlófűtés készül”.
Két alapvető adatot kell összehasonlítani:
- a helyiség számított hőigényét;
- a ténylegesen fűthető padlófelületre telepíthető összteljesítményt.
Például egy 14 m²-es helyiségből a beépített bútorok és fix berendezések miatt csak 11 m² fűthető.
Ha erre 100 W/m² névleges teljesítmény kerül:
11 m² × 100 W/m² = 1100 W
beépített fűtési teljesítmény áll rendelkezésre.
Ha a helyiség téli hőigénye ennél kisebb, a rendszer megfelelő lehet.
Ha azonban a szükséges teljesítmény 1400–1500 W, az 1100 W önmagában kevés lesz.
A főfűtési alkalmasságot tehát nem a kábel márkája vagy a beton vastagsága dönti el, hanem:
a hőigény, a fűthető felület, a burkolat és a megengedett padlóhőmérséklet együtt.
Komfortfűtésre is használható?
Természetesen igen.
Komfortfűtésnél a padlófűtésnek nem feltétlenül kell a teljes helyiséghő-veszteséget fedeznie.
Feladata lehet egyszerűen:
- a hideg padlóérzet megszüntetése;
- a meglévő radiátor vagy fűtőpanel kiegészítése;
- kellemesebb felületi hőmérséklet biztosítása;
- a helyiség egyenletesebb temperálása.
Komfortfűtéshez azonban nem mindig érdemes vastag hőtárolós rendszert kialakítani.
Ha kizárólag reggel és este szeretnénk rövid időre meleg padlót, egy vékonyabb, közvetlen burkolat alatti fűtőszőnyeg gyorsabb reakciója előnyösebb lehet.
Új építésnél miért lehet jó választás?
Új építésnél az aljzatbeton egyébként is elkészül.
Ilyenkor a fűtőkábel beépítése jól összehangolható:
- a szerkezeti hőszigeteléssel;
- az elektromos hálózattal;
- a betonacél vagy rögzítőrendszer kialakításával;
- a helyiségenkénti termosztátokkal;
- a padlóérzékelők csövezésével;
- a későbbi burkolattal.
A tekercses fűtőkábel anyagköltsége általában kedvezőbb lehet, mint az azonos teljesítményű, gyárilag hálóra szerelt fűtőszőnyegé.
Cserébe a helyszíni fektetés:
- több tervezést;
- pontosabb kimérést;
- több rögzítési munkát;
- gondosabb ellenőrzést
igényel.
Új építésnél azonban ez jól beilleszthető az egyébként is zajló padlókészítési munkákba.
Felújításnál is használható?
Igen, de elsősorban akkor, ha a teljes padlószerkezetet amúgy is visszabontják.
Például:
- teljes aljzatcsere;
- új hőszigetelés;
- új esztrich;
- jelentős szintkorrekció
esetén a fűtőkábel jól beépíthető.
Ha viszont a meglévő aljzatot és burkolatot nem szeretnénk feltörni, általában praktikusabb:
- járólaphoz vékony fűtőszőnyeget;
- laminált padlóhoz alumínium fűtőszőnyeget
választani.
A fűtőkábel tehát nem „jobb” a fűtőszőnyegnél.
Más építési helyzethez készült.
Fűtőkábel vagy fűtőszőnyeg?
| Szempont | Fűtőkábel aljzatbetonban | Vékony fűtőszőnyeg |
|---|---|---|
| Tipikus alkalmazás | Új építés, teljes felújítás | Burkolatcsere, utólagos kialakítás |
| Elhelyezés | Beton- vagy esztrichrétegben | A burkolat közelében |
| Reakcióidő | Lassabb | Gyorsabb |
| Hőtárolás | Jelentős lehet | Kisebb |
| Anyagköltség | Általában kedvezőbb | Általában magasabb |
| Kivitelezés | Munkaigényesebb | Gyorsabb |
| Szabálytalan alaprajz | Nagyon jól követhető | A fix szélesség miatt nehezebb |
| Burkolat későbbi cseréje | A kábel nem feltétlenül érintett | A fűtés közelebb van a burkolathoz |
| Beépítési magasság | Jelentősebb | Kicsi |
| Rövid idejű komfortfűtés | Kevésbé ideális | Kifejezetten jó lehet |
Fűtőkábel vagy alumínium fűtőszőnyeg?
Az alumínium fűtőszőnyeg száraz rendszer, amely közvetlenül a megfelelő klikkes melegburkolat alatt helyezkedik el.
Alumínium fűtőszőnyeg
Akkor célszerű, ha:
- laminált vagy megfelelő klikkes burkolat készül;
- már megvan az aljzat;
- kevés a beépítési magasság;
- gyorsabban reagáló rendszert szeretnénk;
- nem akarunk betonozni.
Aljzatbetonos fűtőkábel
Akkor jobb kiindulópont, ha:
- új padlószerkezet készül;
- többféle későbbi burkolati lehetőséget szeretnénk;
- hőtárolós működés a cél;
- szabálytalan alaprajzot kell követni;
- kedvezőbb fűtőelem-anyagköltséget szeretnénk.
Fűtőkábel vagy vizes padlófűtés?
Mindkét rendszer a padló nagy felületét használja hőleadásra, de a hő előállítása eltér.
Elektromos fűtőkábel
Előnye:
- nincs kazán vagy hőszivattyús vízkör;
- nincs osztó-gyűjtő;
- nincs keringetőszivattyú;
- helyiségenként egyszerűen szabályozható;
- egyetlen helyiségben is kialakítható;
- kisebb lehet a gépészeti beruházás;
- kevés rendszeres karbantartást igényel.
Korlátja:
- közvetlen elektromos fűtés;
- magas éves hőigénynél jelentős lehet a villamosenergia-fogyasztás;
- nem biztosít nyári hűtést.
Vizes padlófűtés
Előnye:
- többféle hőtermelővel használható;
- hőszivattyúval alacsonyabb villamosenergia-felhasználás érhető el;
- nagy családi ház teljes fűtésére jól használható;
- megfelelő rendszerrel felülethűtés is kialakítható.
Korlátja:
- összetettebb gépészet;
- magasabb beruházás;
- csőhálózat, szivattyú és hőtermelő szükséges;
- egyetlen helyiséghez általában aránytalanul bonyolult.
Kis hőigényű új háznál mindkettő jó lehet. A helyes döntéshez a beruházást és a hosszú távú energiafelhasználást együtt kell vizsgálni.
Mennyi az aljzatbetonba épített fűtőkábel fogyasztása?
A fogyasztás alapképlete:
beépített teljesítmény × tényleges aktív fűtési idő = energiafogyasztás
Ha egy helyiségben 1200 W, vagyis 1,2 kW fűtési teljesítmény van beépítve, és a kábel egy nap alatt összesen öt órának megfelelő ideig működik:
1,2 kW × 5 óra = 6 kWh/nap
Ez azonban csak számítási példa, nem fogyasztási ígéret.
A tényleges működési időt meghatározza:
- a külső hőmérséklet;
- a helyiség hővesztesége;
- a kívánt belső hőmérséklet;
- a beton tömege;
- a szerkezeti hőszigetelés;
- a burkolat;
- a termosztát programja;
- a napsütés és más belső hőnyereség;
- a használati szokások.
Hőtárolós rendszernél azt is figyelembe kell venni, hogy a padló a kábel kikapcsolása után tovább adja le a korábban felvett hőt.
Nagyobb kábel-teljesítmény nagyobb fogyasztást jelent?
Két külön értéket kell megkülönböztetni:
- a kábel folyóméterenkénti teljesítményét, vagyis a W/m értéket;
- a padló négyzetméterenkénti teljesítményét, vagyis a W/m² értéket.
A két adat nem ugyanaz.
Egy kisebb W/m teljesítményű kábelből több métert, sűrűbb elrendezésben használhatunk ugyanazon négyzetméterenkénti teljesítmény eléréséhez.
Egy nagyobb W/m teljesítményű kábelből kevesebb méter is elegendő lehet, ezért ritkább osztással fektethető.
Az épület szempontjából végül elsősorban ez számít:
hány watt jut egy négyzetméter fűtött padlóra, és mekkora a teljes beépített teljesítmény.
10, 15, 18 vagy 20 W/m-es fűtőkábel?
A kisebb folyóméterenkénti teljesítményű kábel:
- sűrűbben fektethető;
- kisebb kábeltávolságot tesz lehetővé;
- alacsony hőigényű épületnél segíthet egyenletesebb kábelkiosztást kialakítani.
A nagyobb folyóméterenkénti teljesítményű kábel:
- kevesebb teljes kábelhosszt igényelhet;
- gyorsabban fektethető;
- nagyobb négyzetméterenkénti teljesítményhez lehet praktikus.
Nem az a jó kábel, amelyiken a legnagyobb W/m érték szerepel.
A megfelelő kábelt a kívánt:
- összteljesítmény;
- fűtött terület;
- osztástávolság;
- betonréteg;
- burkolat;
- hőigény
alapján kell kiválasztani.
A pontos tekercshosszakat és kiosztást már a vásárlás előtt meg kell tervezni.
Elvágható a fűtőkábel?
A hagyományos, gyárilag méretezett beltéri padlófűtési kábel általában nem vágható és nem rövidíthető.
A kábel hossza, ellenállása, üzemi feszültsége és teljesítménye egymáshoz tartozó gyári rendszer.
Ha a kábel túl hosszú:
- nem vágható le a vége;
- nem tekerhető össze;
- nem fektethető egymásra;
- nem sűríthető tetszőlegesen kis területre.
Ezért a megfelelő kábelhosszt már a tervezéskor ki kell választani.
Miért fontos a hőszigetelés?
A fűtőkábel által termelt hő minden irányban átadódhat a környező szerkezeteknek.
Ha a fűtött aljzat alatt:
- hideg talaj;
- fűtetlen pince;
- garázs;
- kapualj;
- rosszul szigetelt födém
található, jelentős lehet a lefelé irányuló hőáram.
Új építésnél ezért az egyik legfontosabb feladat a megfelelő vastagságú és terhelhetőségű szerkezeti padló-hőszigetelés kialakítása.
A jó hőszigetelés:
- csökkenti a lefelé történő hőleadást;
- gyorsítja a használati tér felé történő felfűtést;
- javítja a szabályozhatóságot;
- csökkenti az épület teljes hőigényét;
- lehetővé teszi a kisebb fűtési teljesítmény alkalmazását.
A fűtőkábel nem képes kijavítani egy rosszul megtervezett padlószerkezetet.
Milyen rétegrend szükséges?
Nincs minden épületre és minden fűtőkábelre egyetlen univerzális rétegrend.
Egy jellemző rendszer fő elemei:
- teherhordó födém vagy alaplemez;
- megfelelő víz- és párazáró rétegek;
- szerkezeti hőszigetelés;
- elválasztó réteg az építési rendszer szerint;
- rögzítőháló vagy fűtőkábel-rögzítő rendszer;
- elektromos fűtőkábel;
- védőcsőben vezetett padlószenzor;
- megfelelő aljzatbeton vagy esztrich;
- burkolati rétegrend;
- padlófűtésre alkalmas végső burkolat.
A pontos rétegrendet össze kell hangolni:
- az építészeti tervvel;
- a statikai és aljzatkészítési előírásokkal;
- a fűtőkábel használati útmutatójával;
- az esztrich vagy beton gyártójának követelményeivel;
- a végső burkolat előírásaival.
Milyen vastag beton kell a fűtőkábel fölé?
Erre nem helyes egyetlen általános centiméterértéket adni.
A szükséges takaróréteget befolyásolja:
- a kábel típusa és átmérője;
- a beton vagy esztrich rendszere;
- a mechanikai terhelés;
- a szerkezeti kialakítás;
- a kívánt hőtároló tömeg;
- a burkolat;
- a gyártói előírás.
A túl vékony takaróréteg:
- gyengébb mechanikai védelmet;
- egyenetlenebb felületi hőképet;
- nagyobb kábelvonalasságot
okozhat.
A túl nagy betonvastagság viszont nagyon lassú reakciót eredményezhet.
A rétegvastagságot ezért a teljes fűtési és padlószerkezeti terv részeként kell meghatározni.
Milyen burkolat kerülhet fölé?
Az aljzatbetonba épített fűtőkábel egyik előnye, hogy burkolat-függetlenebb, mint a közvetlenül a végső burkolat alá kerülő rendszerek.
Megfelelő kialakítással kerülhet fölé például:
- járólap;
- greslap;
- természetes kő;
- laminált padló;
- megfelelő SPC vagy vinyl;
- padlófűtésre engedélyezett rétegelt parketta;
- bizonyos textilburkolatok.
Ez azonban nem jelenti azt, hogy valóban bármilyen burkolat korlátozás nélkül használható.
Mindig ellenőrizni kell:
- alkalmas-e padlófűtéshez;
- mekkora a hőellenállása;
- milyen maximális felületi hőmérsékletet enged;
- milyen alátétréteg szükséges;
- előír-e fokozatos felfűtést.
Mi történik későbbi burkolatcsere esetén?
Mivel a fűtőkábel mélyebben, az aljzatban található, a burkolat cseréjekor megfelelő bontási technológiával nem feltétlenül kell a fűtéshez hozzányúlni.
Ez nagy előny lehet.
Ha azonban a korábbi jól hővezető járólapot később vastagabb fa- vagy textilburkolatra cseréljük, megváltozhat:
- a rendszer reakcióideje;
- a használható hőleadás;
- a szükséges termosztátbeállítás;
- a helyiség fűtési teljesítménye.
Burkolatcsere előtt ezért a padlófűtési alkalmasságot újra ellenőrizni kell.
Hová ne kerüljön fűtőkábel?
A fűtött területet az alaprajzzal és a berendezési tervvel együtt kell meghatározni.
Általában kerülni kell a fűtőkábel elhelyezését:
- fix falak alatt;
- beépített, alul zárt bútorok alatt;
- nagy konyhai gépek és beépített szekrények alatt;
- kandalló vagy más nagy hőterhelésű berendezés alatt;
- dilatációs vagy mozgási hézagokon keresztül;
- olyan területen, ahol később a padlóba fúrhatnak.
A későbbi felújítások miatt fontos a kábelek nyomvonalának:
- lefényképezése;
- méretezett rajzon történő rögzítése;
- dokumentálása.
Milyen termosztát szükséges?
Aljzatbetonba épített elektromos padlófűtéshez is padlószenzoros, lehetőleg dupla szenzoros termosztátot javaslunk.
A termosztát:
- figyeli a helyiség levegőhőmérsékletét;
- méri a padló hőmérsékletét;
- korlátozhatja a maximális padlóhőmérsékletet;
- heti programot kezelhet;
- alkalmazkodhat a lassabb felfűtési időhöz.
A padlóérzékelőt védőcsőben kell elhelyezni, hogy meghibásodás esetén lehetőség szerint cserélhető maradjon.
A védőcső végét úgy kell kialakítani, hogy az esztrich vagy beton ne folyhasson bele.
Kell WiFi?
Nem feltétlenül.
A hőtárolós rendszer jó működéséhez fontosabb:
- a pontos szenzor;
- a megfelelő elhelyezés;
- az előre programozható működés;
- a rendszer tehetetlenségéhez illeszkedő szabályozási logika.
A WiFi akkor lehet hasznos, ha:
- távolról szeretnénk ellenőrizni a rendszert;
- több helyiséget egy alkalmazásból vezérelnénk;
- módosítanánk a heti programot;
- összehangolnánk a működést a napelemes termeléssel.
Használható vezérelt áramról?
Hőtárolós elektromos fűtésnél szóba kerülhet külön vezérelt árszabás, de ezt nem szabad automatikus lehetőségként kezelni.
Ehhez általában szükséges:
- külön mérési és vezérelt csatlakozási pont;
- fixen bekötött fűtési rendszer;
- az áramszolgáltató vagy elosztó feltételeinek teljesítése;
- a szakaszos rendelkezésre álláshoz méretezett fűtési teljesítmény;
- elegendő hőtároló tömeg;
- megfelelő szabályozás.
Egy hagyományos, egész nap rendelkezésre álló táplálásra méretezett padlófűtést nem elegendő egyszerűen átkötni szakaszos vezérelt áramra.
A rendszernek a rendelkezésre álló idő alatt kell előállítania és részben eltárolnia a napi szükséges hőmennyiséget.
Ezt már a tervezéskor figyelembe kell venni.
Használható H tarifáról?
A közvetlen elektromos ellenállásfűtésként működő fűtőkábel általában nem H tarifás berendezés.
A H árszabás a feltételeknek megfelelő hőszivattyús rendszerekhez kapcsolódik.
Az elektromos padlófűtés költségszámításánál ezért nem szabad automatikusan H tarifás egységárral kalkulálni.
A mindenkori jogosultságot és tarifa-feltételeket mindig az aktuális szolgáltatói tájékoztatás alapján kell ellenőrizni.
Napelemmel együtt jó megoldás?
Az aljzatbeton hőtároló tömege segíthet a nappali napelemes termelés jobb helyszíni felhasználásában.
Ha napközben többlettermelés áll rendelkezésre, a szabályozás enyhén megemelheti a padló hőmérsékletét, a beton pedig a hő egy részét később adja le.
Fontos azonban:
- nem villamos energiát, hanem hőt tárolunk;
- a tárolókapacitás korlátozott;
- a padló komfort- és burkolati hőmérséklete nem léphető túl;
- a téli napelemes termelés kisebb lehet;
- az időjárás és a fűtési igény nem mindig esik egybe.
A hőtárolós padló jó fogyasztó lehet napelemes rendszer mellett, de nem helyettesít korlátlan kapacitású elektromos akkumulátort.
Mire kell figyelni a kivitelezésnél?
A kábel nem sérülhet meg
A kábelre nem szabad:
- éles szerszámmal rálépni;
- talicskával vagy nehéz géppel ráhajtani;
- betonacélhoz túl szorosan, sérülést okozó módon rögzíteni;
- éles törést készíteni.
Nem keresztezheti önmagát
A fűtőkábel szakaszai nem érhetnek össze és nem keresztezhetik egymást.
Nem mehet át dilatációs hézagon
A külön mozgó szerkezeti mezők között a kábel megsérülhetne.
A fűtési köröket ezért a dilatációk figyelembevételével kell megtervezni.
Többszöri villamos mérés szükséges
A kábel ellenállását és szigetelési állapotát legalább:
- fektetés előtt;
- fektetés után;
- betonozás vagy esztrichkészítés után
ellenőrizni és dokumentálni kell.
Ez nemcsak a hibák időbeni felismerése, hanem a garancia miatt is fontos lehet.
A termosztát terhelhetőségét ellenőrizni kell
Egy nagy helyiség vagy több fűtési kör összteljesítménye meghaladhatja a termosztát közvetlen kapcsolási képességét.
Ilyenkor:
- kontaktor;
- teljesítményrelé;
- megfelelő fáziselosztás
szükséges.
A villamos rendszert szakembernek kell méreteznie.
Mikor kapcsolható be először?
A frissen elkészült betont, esztrichet, ragasztót vagy burkolati rendszert nem szabad azonnal intenzíven felfűteni.
Először meg kell várni az alkalmazott anyagok:
- kötését;
- száradását;
- gyártó által előírt érési idejét.
Az első felfűtést fokozatosan, az aljzat- és burkolatgyártó előírása alapján kell elvégezni.
A túl korai vagy túl gyors felfűtés:
- repedést;
- nedvességproblémát;
- burkolatkárosodást;
- ragasztási hibát
okozhat.
Nem érdemes általános „hány nap után kapcsolható be?” választ adni, mert ez az alkalmazott beton-, esztrich-, ragasztó- és burkolati rendszertől függ.
Megrepedhet a beton a fűtéstől?
A megfelelően tervezett és fokozatosan üzembe helyezett padlófűtés önmagában nem kell, hogy repedést okozzon.
A repedések gyakori okai inkább:
- hibás aljzatösszetétel;
- nem megfelelő dilatáció;
- túl gyors száradás;
- túl korai felfűtés;
- szerkezeti mozgás;
- rossz kivitelezés;
- túl nagy összefüggő mező;
- nem megfelelő peremszigetelés.
A padlófűtés nem javítja ki a hibásan megtervezett esztrichet, ezért a fűtéstervezést és az aljzatkészítést össze kell hangolni.
Mi történik, ha később meghibásodik?
A megfelelően telepített, dokumentált és mechanikailag nem sérült fűtőkábel hosszú távú rendszernek készül.
A meghibásodások jelentős része a kivitelezés során keletkező sérüléshez kapcsolódik.
Ezért fontos:
- a többszöri mérés;
- a fényképes dokumentáció;
- a méretezett fektetési rajz;
- a mérési jegyzőkönyv;
- a garanciadokumentum megőrzése.
Hiba esetén speciális mérőműszerekkel sokszor behatárolható a sérülés helye, így nem feltétlenül szükséges a teljes padlót felbontani.
A javítás azonban helyi burkolat- és aljzatbontással járhat.
Lerakható házilag?
A fűtőkábel mechanikai fektetésének egy része megfelelő tervvel és gyártói útmutatóval elvégezhető lehet tapasztalt kivitelező által.
Az aljzatbetonos rendszer azonban kevésbé „kiterítem és kész” megoldás, mint egy előre szerelt fűtőszőnyeg.
Pontosan tartani kell:
- a nyomvonalat;
- a kábelosztást;
- a hajlítási sugarat;
- a nem fűtendő területeket;
- a dilatációkat;
- a padlószenzor helyét.
A villamos:
- méretezést;
- védelmeket;
- bekötést;
- ellenállásmérést;
- szigetelési ellenállás mérését;
- üzembe helyezést
szakemberre kell bízni.
Milyen tapasztalatok vannak a fűtőkábeles padlófűtéssel?
A pozitív tapasztalatokban leggyakrabban ezek jelennek meg:
- egyenletes padló- és helyiséghőmérséklet;
- kellemes komfort;
- nincs látható fűtőtest;
- csendes működés;
- helyiségenként külön szabályozható;
- a beton kikapcsolás után is ad le hőt;
- kevés rendszeres karbantartás;
- új építésnél egyszerű gépészeti rendszer.
A kevésbé jó tapasztalatok hátterében jellemzően:
- túl lassúnak érzett reakció;
- túl nagy napi hőmérséklet-csökkentés;
- rossz hőszigetelés;
- alulméretezett teljesítmény;
- kevés fűthető padlófelület;
- rossz termosztátprogram;
- pontatlan padlószenzor-elhelyezés;
- túl magas fogyasztási elvárás;
- hibás aljzatkészítés
áll.
A rendszer erőssége és gyengesége ugyanaz: a nagy hőtároló tömeg.
Aki gyors, perceken vagy rövid órákon belül reagáló fűtést szeretne, annak ez hátrány lehet. Aki állandóan használt lakótérbe egyenletes, nyugodt fűtést keres, annak előny.
Előnyök és hátrányok
Előnyei
- új építésnél kedvező fűtőelem-anyagköltség;
- szabálytalan alaprajzhoz jól igazítható;
- egyenletes hőeloszlás;
- jelentős hőtároló tömeg alakítható ki;
- nincs látható fűtőtest;
- csendes;
- helyiségenként külön szabályozható;
- nincs kazán és fűtési vízkör;
- kevés rendszeres karbantartást igényel;
- a későbbi burkolatcsere során a kábel mélyebben, védetten maradhat;
- napelemes többlet részbeni hőként történő tárolására alkalmas lehet.
Hátrányai és korlátai
- meglévő padló utólagos fűtéséhez jelentős bontást igényel;
- lassan reagál;
- nehezebben viseli a nagy és gyors hőmérséklet-változtatásokat;
- a tervezési vagy kivitelezési hibák később nehezen javíthatók;
- megfelelő szerkezeti hőszigetelés szükséges;
- közvetlen elektromos fűtésként magas hőigénynél jelentős lehet a fogyasztás;
- nem használható automatikusan H tarifáról;
- nem biztosít hűtést;
- a betonozás és burkolás munkafolyamatait össze kell hangolni a fűtéssel;
- későbbi padlófúrásnál ismerni kell a kábel nyomvonalát.
Kinek ajánljuk?
Az aljzatbetonba épített elektromos fűtőkábelt különösen annak ajánljuk, aki:
- új házat épít;
- teljes padlófelújítást végez;
- alacsony hőigényű épületet fűtene;
- nem szeretne kazánt és vizes gépészetet;
- hosszú távra tervez;
- egyenletes, hőtárolós padlófűtést szeretne;
- helyiségenként külön szabályozná a fűtést;
- a burkolatválasztást későbbre hagyná;
- napelemes termeléshez igazítható elektromos fogyasztót keres;
- elfogadja a rendszer lassabb reakcióját.
Milyen adatok szükségesek a méretezéshez?
Korrekt ajánlathoz érdemes megadni:
- az épület alaprajzát;
- a helyiségek méreteit;
- a belmagasságot;
- a külső falak számát;
- a falak, födém és padló hőszigetelését;
- a nyílászárók méretét és típusát;
- a ténylegesen fűthető padlófelületet;
- a tervezett burkolatot;
- a fő- vagy komfortfűtési célt;
- a rendelkezésre álló villamos teljesítményt;
- a tervezett beton- vagy esztrichréteget;
- az esetleges napelemes vagy vezérelt tarifás elképzelést.
Ezek alapján meghatározható:
- a szükséges helyiségenkénti teljesítmény;
- a megfelelő kábelhossz;
- a kábel folyóméterenkénti teljesítménye;
- a fektetési távolság;
- a fűtési körök száma;
- a termosztát és villamos kapcsolás.
Gyakori kérdések az aljzatbetonba épített fűtőkábelről
Mi az aljzatbetonba épített elektromos fűtőkábel?
Olyan padlófűtési rendszer, amelyben a fűtőkábel a beton- vagy esztrichrétegbe kerül. Először ezt a szerkezeti tömeget melegíti fel, amely később nagy felületen adja le a hőt.
Miért nevezik hőtárolós padlófűtésnek?
Mert a felmelegített beton a fűtőkábel kikapcsolása után is tovább adja le a korábban felvett hőt. A beton hőpufferként működik.
Kevesebbet fogyaszt, mint a vékony fűtőszőnyeg?
Nem feltétlenül. Az épület hőveszteségét mindkét rendszernek pótolnia kell. A különbség főként a reakcióidőben, a hőtárolásban, a telepítésben és a szabályozásban van.
Használható főfűtésként?
Igen, ha a fűthető padlófelületre telepíthető összteljesítmény fedezi a helyiség számított hőigényét.
Mennyit fogyaszt?
A beépített teljesítmény és a tényleges fűtési idő szorzata adja a fogyasztást. Egy 1,2 kW-os rendszer öt órányi aktív működés alatt 6 kWh energiát használ.
Gyorsan felmelegszik?
Általában lassabban, mint a burkolat közelében elhelyezett vékony fűtőszőnyeg. A pontos idő a beton tömegétől, a kábel teljesítményétől, a hőszigeteléstől és a burkolattól függ.
Mennyi ideig marad meleg kikapcsolás után?
Ez a beton tömegétől, a padló hőmérsékletétől és az épület hőveszteségétől függ. Nagyobb tömegű rendszer hosszabb ideig adhat le hőt, de lassabban is változtatja a hőmérsékletét.
10 vagy 20 W/m-es kábelt válasszak?
A kisebb W/m-es kábel sűrűbben fektethető, a nagyobb W/m-esből kevesebb kábelhossz szükséges. A döntést a kívánt W/m² teljesítmény, a fűthető terület és az osztástávolság alapján kell meghozni.
Mit jelent a W/m és a W/m²?
A W/m a kábel egy folyóméterének teljesítménye. A W/m² azt mutatja meg, mekkora teljesítmény jut egy négyzetméter fűtött padlóra. A kettőt a kábel fektetési sűrűsége kapcsolja össze.
Elvágható a fűtőkábel?
A gyárilag méretezett fix ellenállású fűtőkábel nem vágható és nem rövidíthető. A megfelelő tekercshosszt előre kell kiválasztani.
Milyen vastag beton kell fölé?
A szükséges rétegvastagság rendszerfüggő. A fűtőkábel, az esztrich, a mechanikai terhelés, a burkolat és a kívánt hőtároló tömeg együtt határozza meg.
Milyen burkolat kerülhet rá?
Járólap, kő, laminált padló, megfelelő vinyl, SPC vagy rétegelt fa is alkalmazható lehet. A végső burkolatnak minden esetben alkalmasnak kell lennie padlófűtésre.
Lehet később burkolatot cserélni?
Igen, a kábel az aljzatban maradhat. Az új burkolat hőellenállását és megengedett padlóhőmérsékletét azonban újra ellenőrizni kell.
Kell hőszigetelés a kábel alá?
Igen, különösen talajon fekvő padlón vagy fűtetlen tér fölött. Új építésnél megfelelő szerkezeti padló-hőszigetelést kell kialakítani.
Kell padlószenzor?
Igen. Padlószenzoros termosztátot javaslunk, amely figyeli és szükség esetén korlátozza a padló hőmérsékletét.
Használható WiFi-s termosztáttal?
Igen. A WiFi kényelmesebbé teheti a programozást és a távoli vezérlést, de nem változtatja meg a fűtőkábel alapvető hatásfokát.
Használható H tarifáról?
A közvetlen elektromos fűtőkábel általában nem jogosult H tarifára. A H árszabás a feltételeknek megfelelő hőszivattyús berendezésekhez kapcsolódik.
Használható vezérelt áramról?
Megfelelően tervezett hőtárolós rendszer bizonyos feltételekkel használható lehet vezérelt árszabásról. Ehhez külön mérés, fix bekötés, megfelelő teljesítmény és szolgáltatói jóváhagyás szükséges.
Jó napelemes rendszer mellé?
Igen, a beton hőtároló tömege segíthet a nappali saját termelés egy részét hőként későbbre áthelyezni. A padló megengedett hőmérséklete és a tárolható hőmennyiség azonban korlátozott.
Kerülhet bútor alá?
Alul teljesen zárt, fix bútorok alatt általában kerülni kell. A fűtött területet már a berendezési terv alapján érdemes kialakítani.
Lerakható házilag?
A mechanikai fektetés egy része megfelelő tervvel elvégezhető lehet, de a villamos méretezést, bekötést, védelmeket és méréseket szakemberre kell bízni.
Mikor kapcsolható be először?
Csak az aljzat, ragasztó és burkolat gyártója által előírt kötési és száradási idő után. Az első felfűtést fokozatosan kell elvégezni.
Mi a legnagyobb előnye?
Új építésnél vagy teljes padlófelújításnál kedvező anyagköltséggel kialakítható, szabálytalan alaprajzhoz is jól igazodó, egyenletes és hőtárolós elektromos padlófűtés.
Mi a legnagyobb hátránya?
Lassan reagál, ezért nem ideális olyan helyiséghez, amelyet csak rövid időre szeretnénk gyorsan felfűteni. A későbbi javítás miatt a gondos tervezés és kivitelezési dokumentáció különösen fontos.
